Vom Betreiber bereitgestellte Erzeugercodes, Datumsangaben, Güteklassen- oder Gewichtsdaten, Chargen und Markeninformationen auf geeigneten Schalen kennzeichnen.
UV-Laserkennzeichnung direkt auf Eierschalen für Sortierlinien

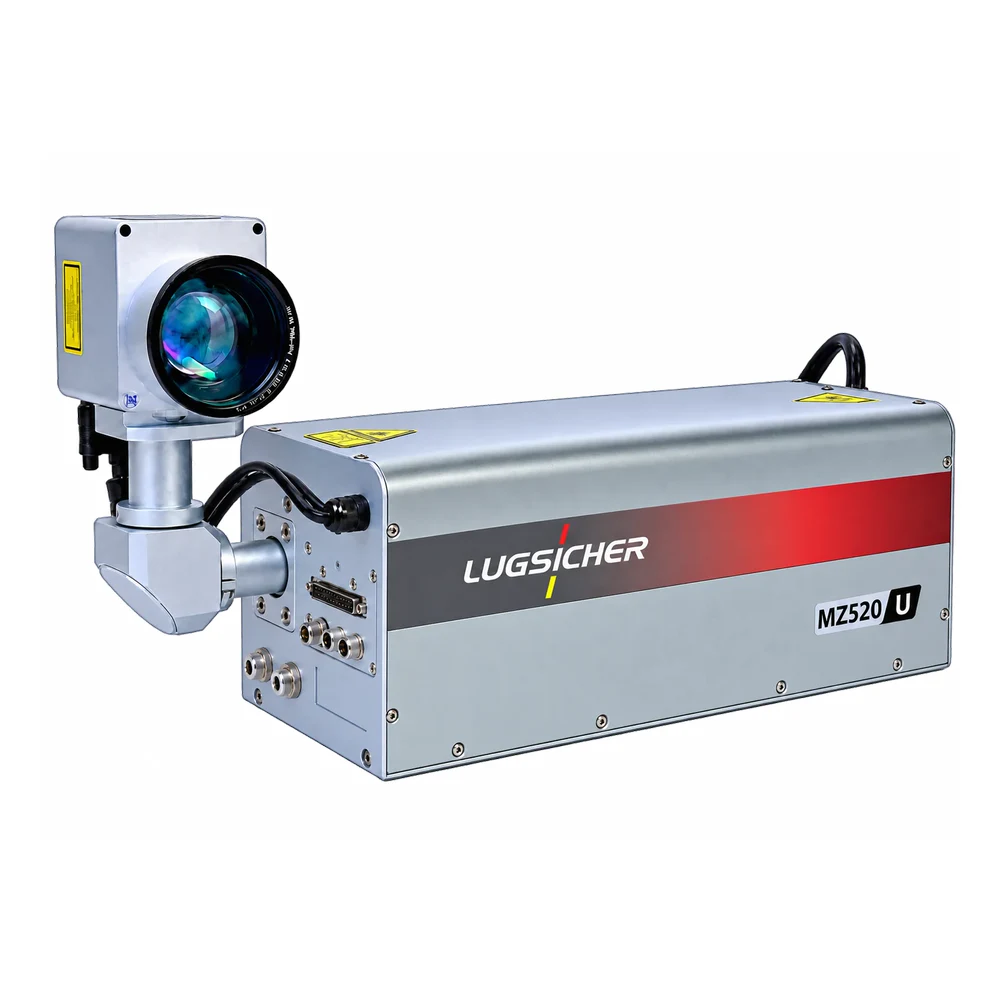

MZ520U Laserbeschriftungssystem für Eierschalen
Ein UV-Lasersystem mit 20 W und 355 nm zur direkten Kennzeichnung von Eierschalen – nicht von Eierkartons – in Sortier- und Verpackungslinien. Vom Betreiber vorgegebene Erzeugercodes, Datumsangaben, Güteklassen, Chargen oder Marken können mit einer auf Sortiersignalen basierenden Auftragswahl markiert werden. Markierqualität und Durchsatz werden anhand Ihrer Eier und Ihrer Linienkonfiguration geprüft.
355-nm-UV-LaserBerührungslos und ohne TinteKennzeichnung am stumpfen Ende oder seitlich
Für die Eierverarbeitung entwickelt
Den passenden Inhalt an der richtigen Sortierstation markieren
Die Markierinhalte lassen sich nach Gewicht, Güteklasse, Sortierspur oder Charge auswählen. Auslöselogik, Anzahl der Stationen und Schnittstellen werden anhand des tatsächlichen Sortierzyklus festgelegt.
Produkterkennung, Encodersignal und Sortierergebnis zur Auswahl des passenden Markierauftrags bei Produktionsgeschwindigkeit nutzen.

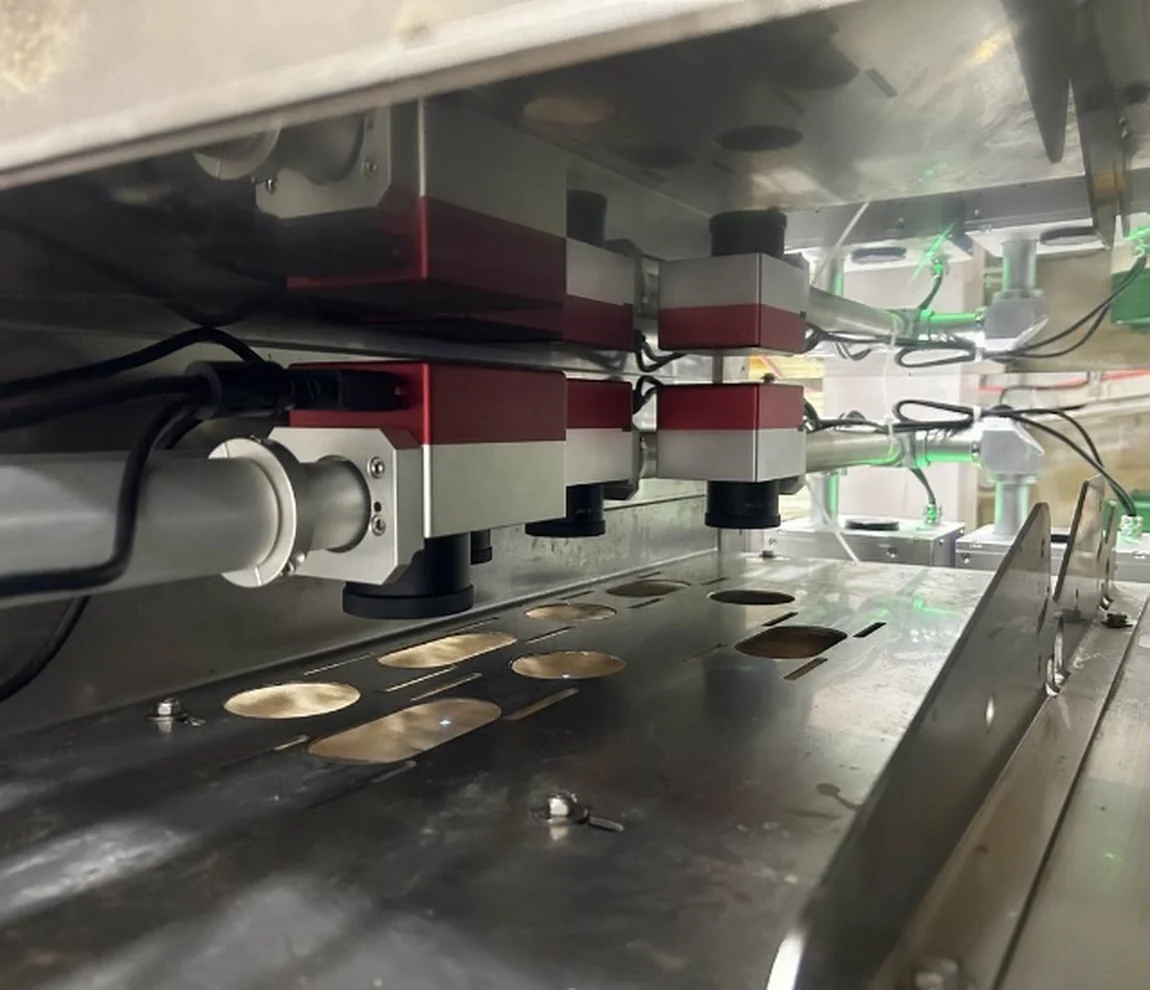

Mehrere Markierköpfe und Gelenkhalterungen für Positionen am stumpfen Ende oder an der unteren Schalenseite konfigurieren.
Durch die berührungslose, tintenfreie Kennzeichnung entfällt der Tintenwechsel im täglichen Kennzeichnungsprozess.
Reale Markiermuster

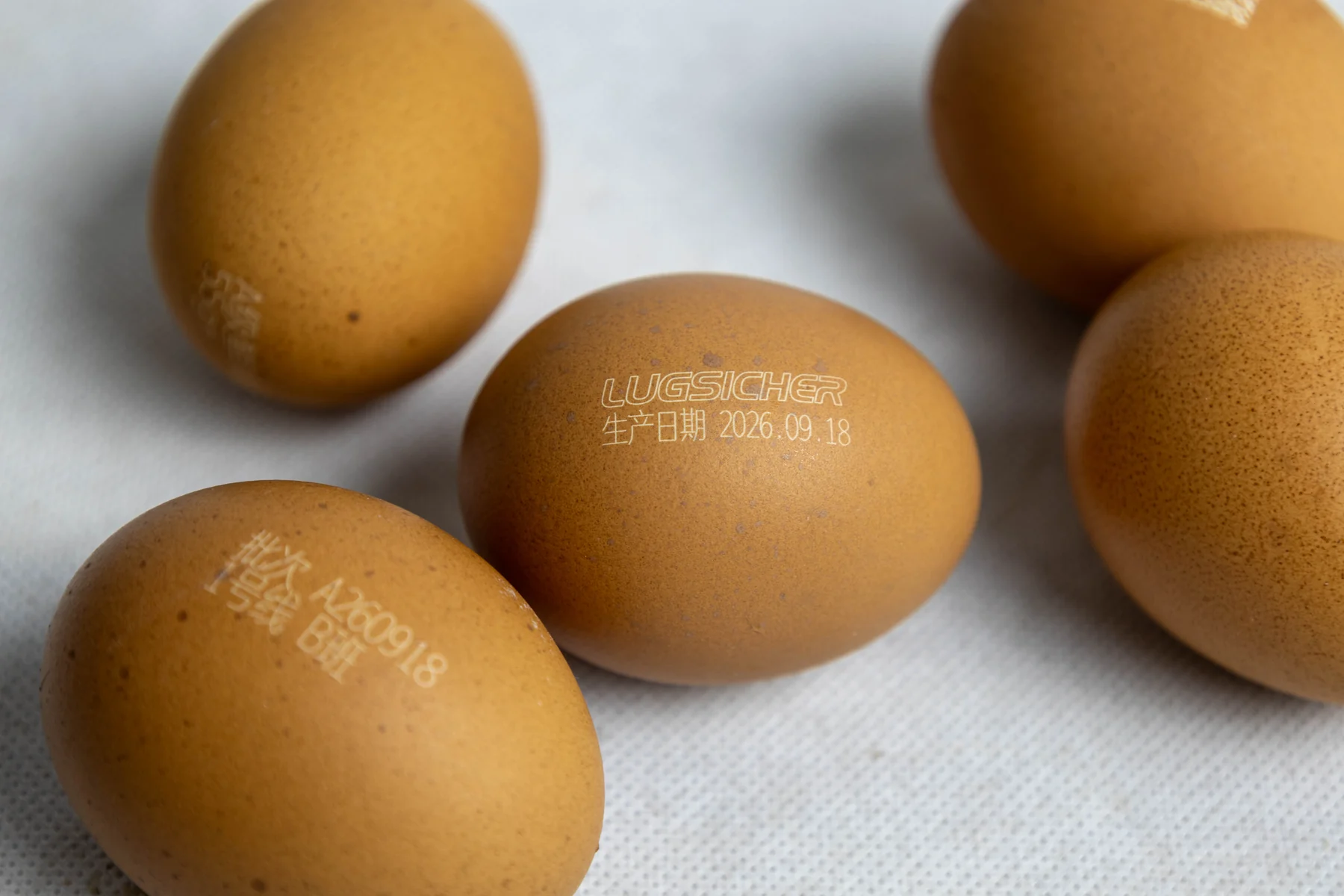

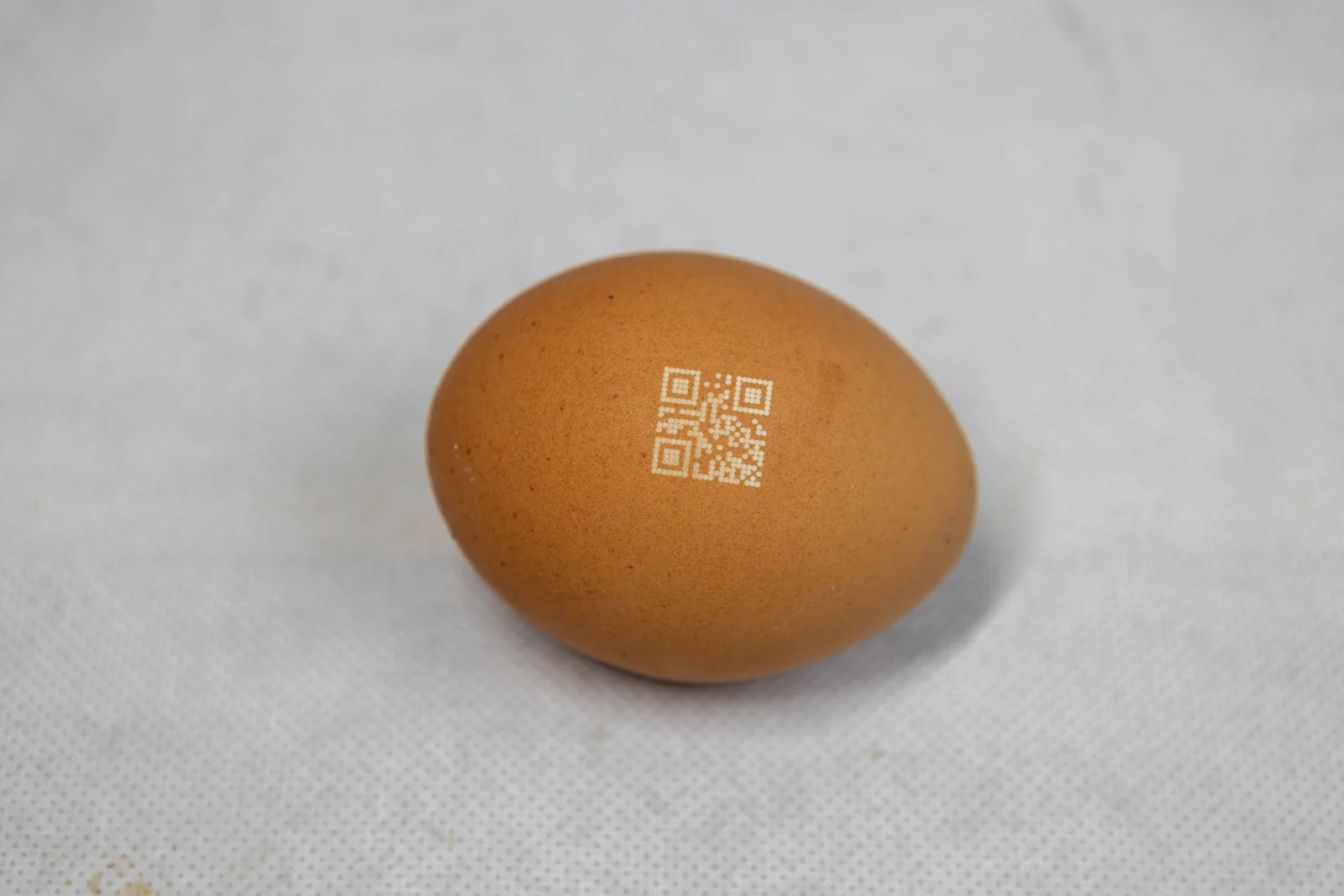

Laserbeschriftete Eierschalen: Datum, Charge und 2D-Code
Die Fotos zeigen Testmarkierungen auf echten braunen Eierschalen. Schalenfarbe, Sauberkeit, Krümmung und Oberflächenzustand beeinflussen Kontrast und Lesbarkeit des Codes.
Die abgebildeten chinesischen Texte und Codes sind Machbarkeitsmuster und keine Beispiele für einen zugelassenen EU-Erzeugercode. Prüfen Sie das tatsächliche Codeformat, die Position und die Lesbarkeit an Eiern aus der vorgesehenen Lieferkette, bevor eine Produktionskonfiguration freigegeben wird.
Integration in die Eiersortierlinie

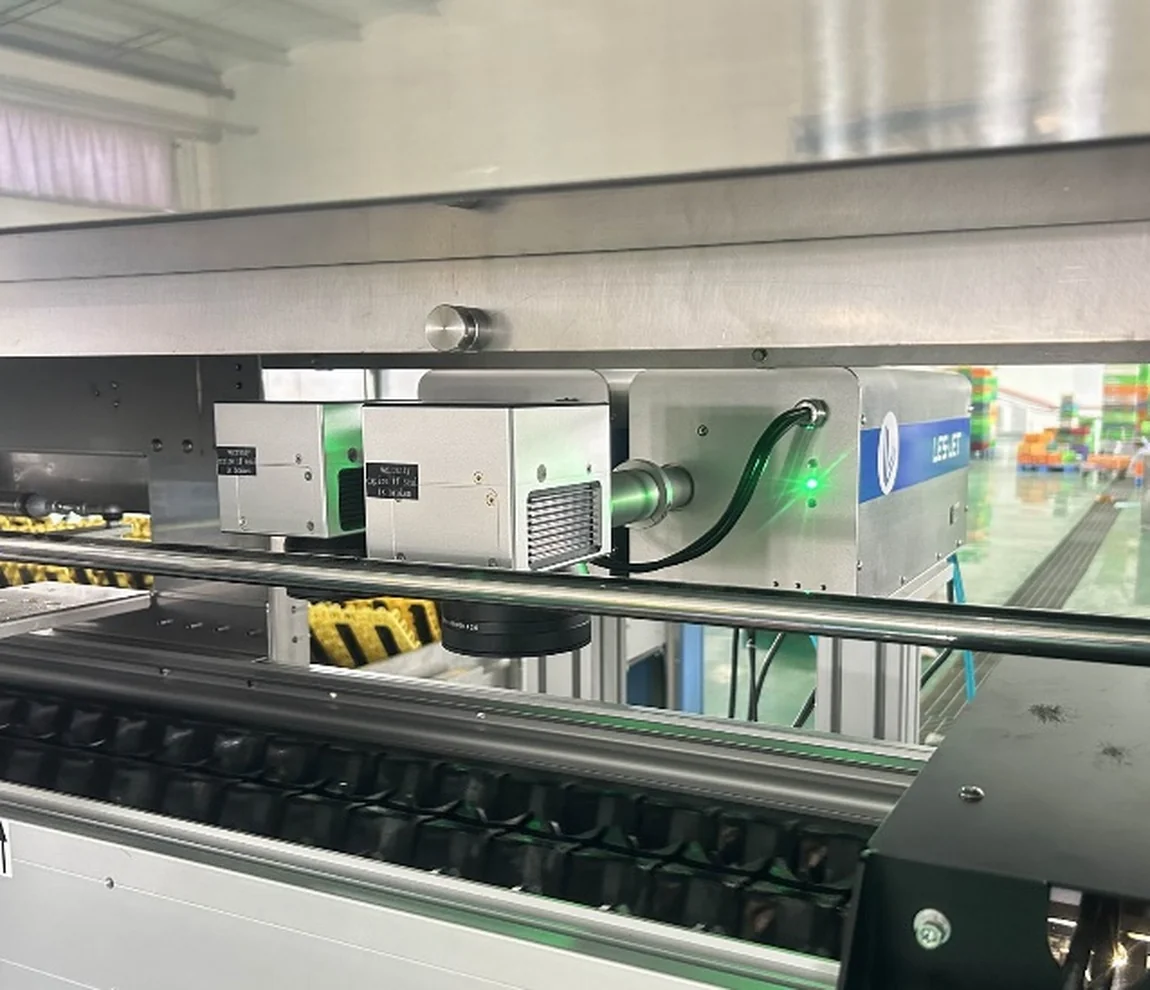

Zwei praxisgerechte Markierpositionen
Die Anordnung der Markierköpfe wird an Sortieranlage, Ausrichtung der Eier, Platzverhältnisse und Wartungszugang angepasst.
Projekte für europäische Eierlinien
Schalencode und Sortierlinienintegration gemeinsam planen
Der MZ520U kennzeichnet die Eierschale selbst. Stimmen Sie den erforderlichen Inhalt des Erzeugercodes mit Ihrem Qualitätsteam ab und testen Sie anschließend Markierung und Auslösezeitpunkt an Ihren Eiern und Ihrer Sortieranlage.
Stellen Sie den erforderlichen Text und die gewünschte Markierposition bereit. Für Codeformat und rechtliche Eignung bleibt der Betreiber verantwortlich.
Eiererkennung, Encodersignale und Sortierergebnisse dem richtigen Markierauftrag an jeder Position zuordnen.
Den Durchsatz anhand von Spuren, Eierabstand, Codelänge, Markierfeld und Anzahl der Köpfe prüfen – nicht allein anhand der Lasergeschwindigkeit.
Unterschiedliche Schalen und Handhabungsbedingungen testen; falls 2D-Codes vorgesehen sind, deren maschinelle Lesbarkeit gesondert prüfen.
Prüfen Sie bei EU-Projekten die geltenden EU-Vermarktungsnormen für Eier sowie nationale Anforderungen. Diese Seite beschreibt die Kennzeichnungsmöglichkeiten und stellt keine behördliche Zulassung dar.
Technische Daten
MZ520U: Parameter für Eierlinien
Diese Werte dienen der Vorauswahl. Die freigegebene technische Bestellung legt Optik, Anzahl der Stationen, Markierposition und Schnittstellen verbindlich fest.
| Lasertyp / Wellenlänge | UV-Laser / 355 nm |
|---|---|
| Nenn- / Spitzenleistung | 20 W / 26 W |
| Brennweite | Standard F = 254 mm; optional 80–1450 mm |
| Markierfeld | Standard 175 × 175 mm; projektabhängige Optionen bis 900 × 900 mm |
| Markiergeschwindigkeit des Galvos | Bis zu 14.000 mm/s |
| Richtwert der Liniengeschwindigkeit (nicht Eier/Stunde) | 0–350 m/min, abhängig von Eierabstand, Inhalt, Optik und Sortierzyklus |
| Zeichenhöhe / Dateiformate | 0,6 mm bis zur Markierfeldgrenze / BMP, DXF, HPGL, JPEG, PLT |
| Eingänge | Produktsensor (NPN, 5–24 V), Inkrementalgeber (NPN), Sortierergebnis, Drucksteuerung und Auftragswahl |
| Schnittstellen | RS232, Ethernet, USB 2.0 und E/A; projektabhängige SPS-, MES- und Rückverfolgbarkeitsanbindung |
| Stromversorgung / Kühlung | 100–240 V AC, max. 3 A, 50/60 Hz / Wasserkühlung / max. 600 W Leistungsaufnahme |
| Umgebungsbedingungen | IP54; 0–40 °C; 10–90 % relative Feuchte, nicht kondensierend |
| Bauweise / Abmessungen | Gehäuse aus eloxiertem Aluminium und Edelstahl 316; 535 × 190 × 193 mm; 22 kg ohne Scankopf |

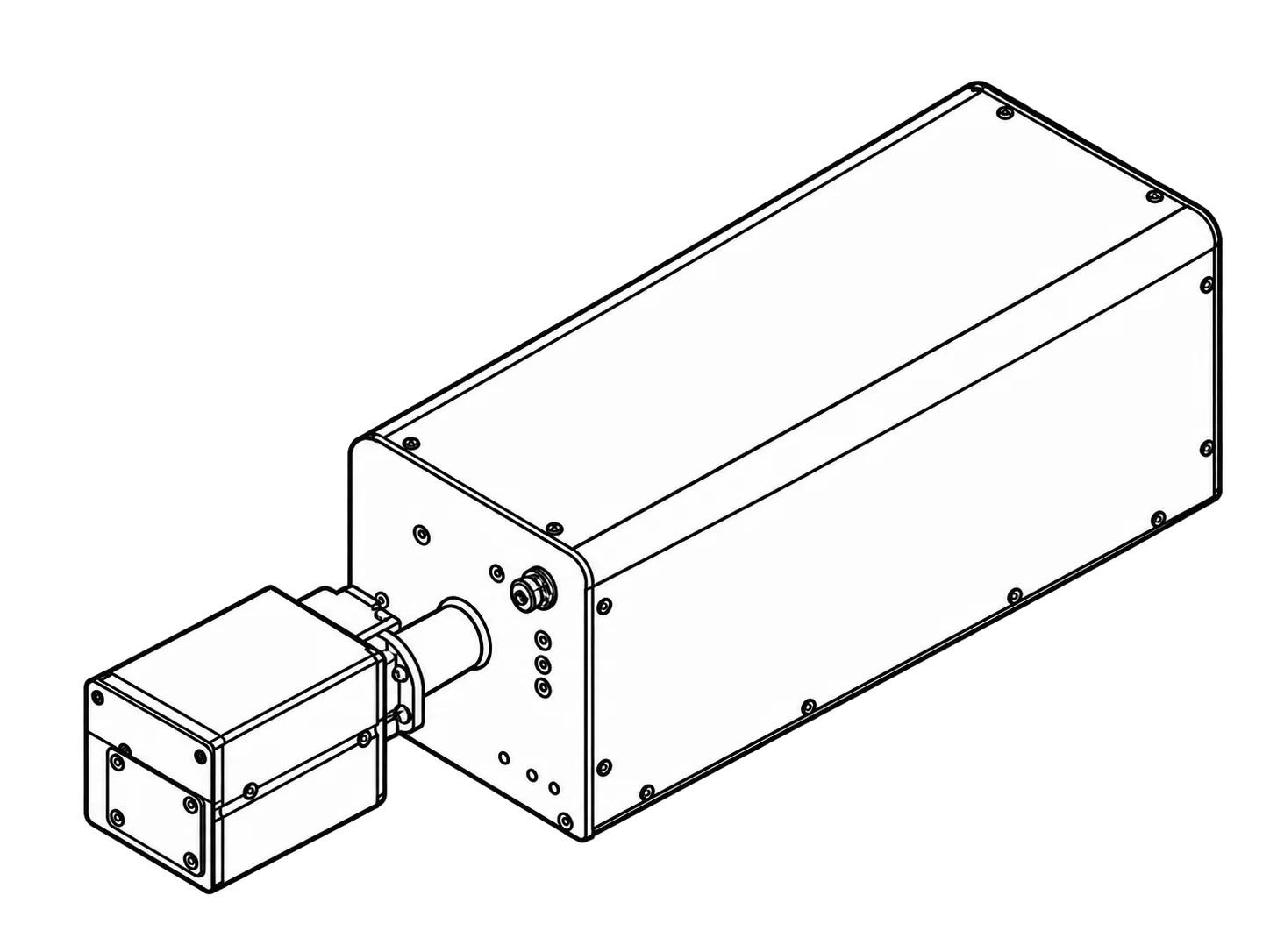

Mechanische Referenz
Ansichten von Gehäuse, Scankopf und Anschlüssen
Die Zeichnungen unterstützen die frühe Layoutplanung. Endgültige Einbaumaße und Kabelführung werden anhand der Projektzeichnung bestätigt.
FAQ
Ein Projekt zur Laserkennzeichnung von Eiern planen
Was kann der MZ520U auf Eiern markieren?
Das System kann Produktions- und Mindesthaltbarkeitsdaten, Güteklassen, Gewichtsangaben, Chargendaten, Markeninformationen und variable Rückverfolgbarkeitscodes auf geeigneten Eierschalen aufbringen.
Kann der MZ520U Daten der Sortieranlage nutzen?
Ja. Bei entsprechender Projektintegration können Sortierergebnisse, Encodersignale und Eiererkennung genutzt werden, um Inhalte nach Gewicht, Güteklasse, Spur oder Charge auszuwählen.
Kann ein System mehrere Markierpositionen unterstützen?
Die endgültige Konfiguration kann mehrere Köpfe, Stationen und Gelenkhalterungen für eine Kennzeichnung am stumpfen Ende oder seitlich vorsehen – gemäß dem freigegebenen Linienlayout.
Sind Mustertests erforderlich?
Ja. Schalenfarbe, Sauberkeit, Krümmung, Dichte, Markierinhalt und Liniengeschwindigkeit beeinflussen das Ergebnis. Vor der endgültigen Konfiguration sollten deshalb Originaleier getestet werden.
Kann der MZ520U einen EU-Erzeugercode direkt auf ein Ei markieren?
Das System kann für vom Betreiber bereitgestellte alphanumerische Inhalte auf geeigneten Eierschalen konfiguriert werden. Erforderliches Format, Platzierung, Lesbarkeit und rechtliche Eignung des Erzeugercodes sind für den Zielmarkt zu prüfen und an echten Eiern zu validieren.
Wie viele Eier pro Stunde kann der MZ520U kennzeichnen?
Es gibt keinen pauschalen Wert in Eiern pro Stunde. Die Leistung hängt von Spuren, Eierabstand, Codeinhalt, optischem Feld, Auslösezeitpunkt und Anzahl der Köpfe ab. Der Richtwert zur Liniengeschwindigkeit in den technischen Daten ist keine garantierte Eierleistung.
Nächster Schritt
Schale, Markierung und Sortierzyklus gemeinsam validieren
Senden Sie repräsentative Eier, den gewünschten Markierinhalt, die Liniengeschwindigkeit, die Spurenzahl, das Sortieranlagenmodell und Einbaufotos. Lugsicher kann Markierergebnis und geplante Integration vor einem Angebot prüfen.
